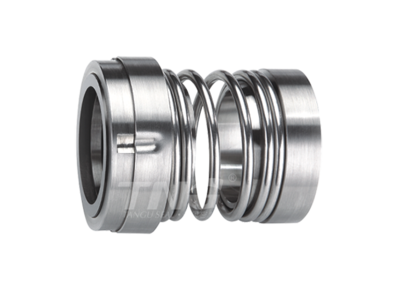

Phớt cơ khí trượt-TGJB103

Mã sản phẩm:
Tình trạng: Còn hàng
Liên hệ
TGJB103 là cấu trúc trượt vòng chữ O, có thể thay thế bằng phớt cơ khí cấu trúc trượt vòng chữ V PTFE. Đây là loại truyền động lò xo lớn điển hình, hiệu suất bịt kín đáng tin cậy và là sản phẩm bịt ​​kín có khả năng hoán đổi phổ biến mạnh mẽ. Nhiều loại kết hợp vật liệu được thiết kế để đáp ứng nhu cầu của môi trường chung và môi trường ăn mòn.


    Đặc trưng
    • Cấu trúc trượt vòng chữ O có thể được thay thế bằng cấu trúc trượt vòng chữ V PTFE
    •
    •
    •  Truyền lò xo lớn điển hình, quay theo hướng
    •
    •
    •  Cấu trúc đơn, không cân bằng
    •
    •
    •  Kích thước lắp đặt theo tiêu chuẩn ISO3069
    Khuyến mãi và ứng dụng
    • Hóa chất, dầu khí, xử lý nước thải và các ngành công nghiệp khác
    •
    •
    •  Máy bơm nước thải, máy bơm hóa chất, máy bơm công nghiệp
    •
    •
    •  Thiết bị quay khác
    Thông số kỹ thuật chính

    Đường kính trục d1 = 16 ~ 120mm Áp suất buồng kín P = 0 ~ 0,8Mpa (116psi)
    Nhiệt độ buồng kín t = -20 ° C ~ 80 ° C (-4 ° F đến 176 ° F)
    Tốc độ tuyến tính Vg ≤ 10m/s (32,8ft/m)

    Lưu ý: Phạm vi sử dụng áp suất, nhiệt độ và tốc độ tuyến tính của buồng kín phụ thuộc vào sự kết hợp của vật liệu bịt kín.


    Sơ đồ cấu trúc sản phẩm
    Kết hợp vật liệu

    • Vòng xoay

      Silic Cacbua (RBSIC) O

      Cacbua vonfram gốc niken  1

    • Vòng cố định

      Silic Cacbua (RBSIC) O

      Nhựa tẩm than chì than   chì k

      Cacbua vonfram gốc niken   1

    • Con dấu phụ

      Cao su Fluoro (FPM)  V

      Cao su Ethylene Propylene (EPDM  )

      Polytetrafluoroethylene (PTFE)  T

    • mùa xuân

      Thép crom niken (SUS304) F

      Quay trái: L Quay phải: R

    • Các bộ phận kết cấu kim loại

      Thép crom niken (SUS304) F
