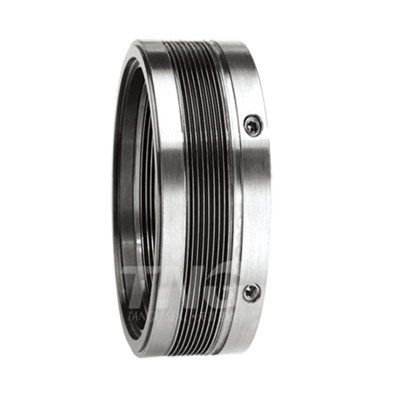

Phớt cơ khí dạng ống thổi kim loại-TG685

Mã sản phẩm:
Tình trạng: Còn hàng
Liên hệ

TG685 là phớt cơ khí có cấu trúc ống thổi kim loại hàn. Đây là sản phẩm bịt ​​kín có thông số cao được sử dụng trong môi trường ăn mòn hoặc ma sát cao, có khả năng nổi và bù ngẫu nhiên tốt. Được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, dầu mỏ, xử lý nước thải và sản xuất giấy.

    Đặc trưng
    • Sử dụng ống thổi kim loại hàn, cân bằng và có thể xoay theo cả hai hướng.
    •
    •
    •
    •  Bản thân ống thổi đóng vai trò vừa là bộ phận đàn hồi vừa là bộ phận truyền động.
    •
    •
    •  Vòng chữ O của bộ phận chuyển động không đóng vai trò đẩy
    •
    •
    •  Kích thước lắp đặt tuân thủ theo tiêu chuẩn DIN24960
    Khuyến mãi và ứng dụng
    • Hóa chất dầu mỏ, lọc dầu, khí đốt tự nhiên và các ngành công nghiệp khác
    • Ngành công nghiệp chế biến
    •
    •
    •  Bơm
    •
    •
    •  Thiết bị quay khác
    Thông số kỹ thuật chính

    Đường kính trục d1 = 18 ~ 100mm (0,750'' ~ 4,000'')
    Áp suất buồng kín P = 0 ~ 2,5Mpa (362,5psi)
    Nhiệt độ buồng kín t = -20 ° C ~ 220 ° C (-4 ° F đến 428 ° F)
    Tốc độ tuyến tính Vg ≤ 15m/s (49,2ft/m)

    Lưu ý: Phạm vi sử dụng áp suất, nhiệt độ và tốc độ tuyến tính của buồng kín phụ thuộc vào sự kết hợp của vật liệu bịt kín.


    Sơ đồ cấu trúc sản phẩm
    Kết hợp vật liệu

    • Vòng xoay

      Silic Cacbua (RBSIC)  O

      Cacbua vonfram gốc niken   1

      Than chì tẩm Antimon   D

    • Vòng cố định

      Silic Cacbua (RBSIC)  O

      Cacbua vonfram gốc niken   1

    • Con dấu phụ

      Cao su Fluoro (FPM)   V

      Cao su Ethylene Propylene (EPDM  )

      PEP phủ đầy đủ fluororubber   1

    • Ống thổi hàn

      Hợp kim Hastelloy C-276 (NS334) 4

      Thép không gỉ tôi luyện bằng kết tủa (AM350) 6

      Thép Crom-niken-molypden (SUS316) G

    • Các bộ phận kết cấu kim loại

      Thép không gỉ (SUS304)  F

      Thép Crom-niken-molypden (SUS316) G

      Hợp kim chính xác (4J42)  4
