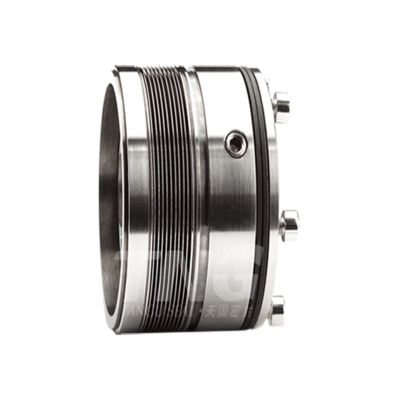

Phớt cơ khí dạng ống thổi kim loại-TG680W

Mã sản phẩm:
Tình trạng: Còn hàng
Liên hệ

TG680W là phớt cơ khí có cấu trúc ống thổi kim loại hàn. Đây là sản phẩm phớt có thông số cao được sử dụng trong môi trường ăn mòn hoặc ma sát cao. Nó có đặc tính nổi và bù ngẫu nhiên tốt. Phớt phụ được làm bằng vật liệu graphite mềm dẻo và cơ cấu truyền động nĩa được thiết kế. Nó phù hợp với môi trường có nhiệt độ cao và độ nhớt cao.

    Đặc trưng
    • Sử dụng ống thổi kim loại hàn, cân bằng và có thể xoay theo cả hai hướng.
    •
    •
    •
    •  Phớt phụ được làm bằng vật liệu graphite mềm dẻo, có khả năng chịu nhiệt độ cao.
    •
    •
    •  Thiết kế cơ cấu truyền động phuộc, hệ thống truyền động chắc chắn và đáng tin cậy.
    •
    •
    •  Kích thước lắp đặt tuân thủ theo tiêu chuẩn DIN24960.
    Khuyến mãi và ứng dụng
    • Hóa chất dầu mỏ, lọc dầu, khí đốt tự nhiên và các ngành công nghiệp khác
    • Môi trường có nhiệt độ cao và độ nhớt cao
    •
    •
    •  Bơm
    •
    •
    •  Thiết bị quay đặc biệt
    Thông số kỹ thuật chính

    Đường kính trục d1 = 18 ~ 100mm (0,750'' ~ 4,000'')
    Áp suất buồng kín P = 0 ~ 2,5Mpa (362,5psi)
    Nhiệt độ buồng kín t = -20 ° C ~ 400 ° C (-4 ° F đến 752 ° F)
    Tốc độ tuyến tính Vg ≤ 15m/s (49,2ft/m)

    Lưu ý: Phạm vi sử dụng áp suất, nhiệt độ và tốc độ tuyến tính của buồng kín phụ thuộc vào sự kết hợp của vật liệu bịt kín.


    Sơ đồ cấu trúc sản phẩm
    Kết hợp vật liệu

    • Vòng xoay

      Silic Cacbua (RBSIC) O

      Cacbua vonfram gốc niken   1

      Than chì tẩm Antimon   D

    • Vòng cố định

      Silic Cacbua (RBSIC)  O

      Cacbua vonfram gốc niken   1

    • Con dấu phụ

      Graphite mềm dẻo   G

    • Ống thổi hàn

      Hợp kim Hastelloy C-276 (NS334)  4

      Thép không gỉ tôi luyện bằng kết tủa (AM350)  6

      Thép Crom-niken-molypden (SUS316)   G

    • Các bộ phận kết cấu kim loại

      Thép không gỉ (SUS304)  F

      Thép Crom-niken-molypden (SUS316) G

      Hợp kim chính xác (4J42)  4
